规格书包含
产品特性介绍
--为了让您更好更快的了解本设备,通过图文简介该设备的技术特点。客户设备配套调研表
--只想更合理的为您提供配套设备,我们需要您的紧密配合,该调研表将是为您服务的开始。技术规格介绍
-就本设备的技术规格和性能参数进行详细说明。系统结构及配置介绍
-就本设备的结构功能和标准应用配置进行详细说明
产品技术规格:
1、产品属性 | |
1.1、工作室容积 | 3600L |
1.2、工作室尺寸 | 1500×1500×1600mm (宽×深× 高) |
1.3、整机外尺寸 | 约:5100mmx2400mmx6770mm(宽×深× 高) 实际请以工程最终设计为准 |
1.4、设备供电源 | AC380V±5%,50Hz±1 三相四线+接地线(3/N/PE),接地电阻小于 4Q |
1.5、最大运行功率 | 约: 52KW (实际请以工程最终设计为准) |
1.6、最大运行电流 | 约:80A (实际请以工程最终设计为准) |
1.7、安装场地 | 1.7.1 摆放场所地面平整,通风良好,不含易燃易爆、腐蚀性气体或粉尘; 1.7.2 场地无强烈震动同时避免阳光直射; 1.7.3 附近没有强电磁辐射源; 1.7.4 场地地面承重能力不小于 600kg/m2; 1.7.5 环境温度要求: 5℃~30℃保证最佳性能; 1.7.6 环境湿度要求:≤85%RH; 1.7.7 环境大气压要求: 86KPa~106KPa; 1.7.8 设备周围需留有适当的维护空间; |
1.8、场地压缩空气源 | 压缩空气供气压力: 0.6MPa~0.7MPa; 气源质量至少满足 ISO8573.1 等级 2.8.3 标准 |
2、主要技术参数 | |
2.1、温度参数 | 温度范围: RT+10℃~55℃可调 (可对试样进行预热控温,使试样温度为:雨水的温度+10℃ ~ 55℃) |
温度偏差:±2.0℃ | |
温度波动度:±0.5℃ | |
2.2、淋雨试验参数 | 水平风速: 5~18m/s使雨滴以 0~45°角均匀的吹打被试产品(风口截面积800mm× 1000mm,做有风速的淋雨试验时可通过调节内箱工作室测试工作台 的位置和顶部滴水盘在不同垂直轴线上,使雨滴能 0~45°角打到产品上)。 |
降雨强度: 100mm~280mm/h可调节, | |
雨滴速度: 9m/s(通过调节顶部滴水盘高度使雨水自由落体加速) | |
雨滴直径: 0.5mm~4.5mm | |
淋雨试验时间: 0~999min 内可设定 | |
2.3、水喷淋试验参数 | 多组喷嘴,喷嘴间距: 710mm |
喷淋压力:≥276kPa | |
雨滴直径: 0.5~4.5mm | |
喷嘴: 顶置、方格式、可调角度和高度特制喷嘴, 保证在试样每≤0.56m2接收淋雨的表面范围内,至少安装一个喷嘴,喷嘴距离试样的表面 450~500mm | |
水喷淋试验时间: 0~999min内可设定 | |
2.4、滴水试验参数 | 滴水孔径:φ0.5mm |
滴水直径: 0.5mm~4.5mm(距滴水盘高度 1 米以内测) | |
典型滴水速率 140L/m2/Hr和 280L/m2/Hr,其它速率可调 | |
雨滴速度: 9m/s(通过调节顶部滴水盘高度使雨水自由落体加速) | |
滴水间距: 20mm~25.4mm | |
喷头:能使水成滴状的一体化喷头 | |
滴水试验时间: 0~999min 内可设定 | |
2.5、旋转测试工作台 | 台面尺寸:直径 600mm 圆台 |
台面转速:0~11r/min 转速可调 | |
承重: 65kg | |
位置调节:固定于内箱工作室中间导轨,可左右移动调节位置 | |
2.6、顶部滴水盘 | 滴水盘升降高度:>1000mm,滴水盘由电机牵引,高度可调 |
滴水盘面积: 1000×1000mm | |
2.7、喷头安装 | 模块化水喷头可调可拆卸更换 |
2.8、雨水处理 | 水路自动回收过滤循环利用 |
2.9、满足试验标准 | 《中华人民共和国国家军用标准 GJB150.8A-2009 淋雨试验》 |
3、试验箱结构 | |

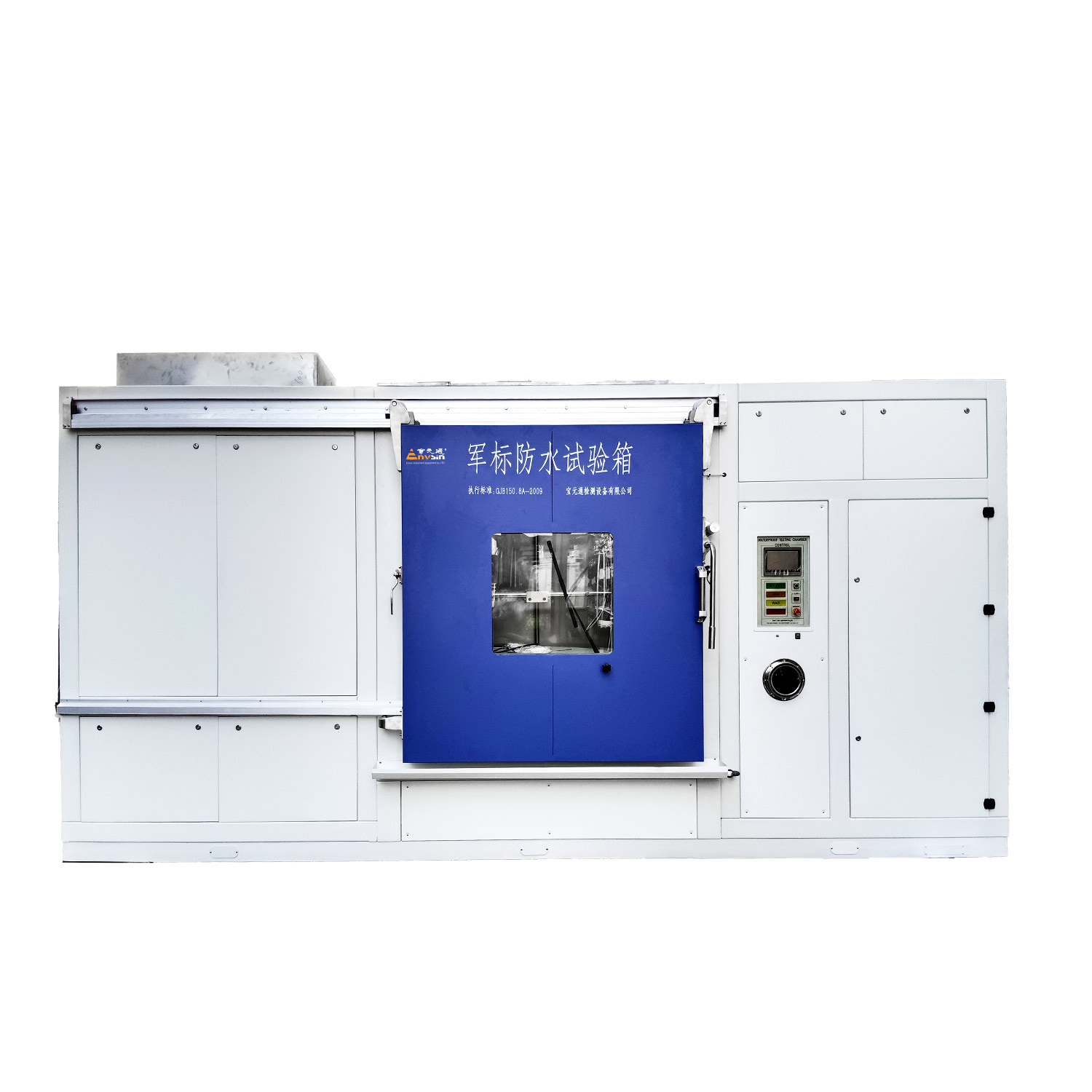

3.1、结构方式 | 试验箱采用整体式结构,工作室为主体。试验箱左侧设立电控柜,内置电控装置、操作面板装置。试验箱后部和底部设立机电舱, 内置水路回流系统等装置。内箱工作室试设立空气调节加热系统、水喷淋喷头、滴水盘、试品旋转系统、工作室箱门等装置。 |
3.2、材料构成 | 外壁材料:冷轧钢板+双面静电喷塑工艺处理 内壁材料: SUS304 高级不锈钢板 |
3.3、结构强度 | 试验箱内箱底板承重能力:≤150kg (均匀负载) |
3.4、工作室箱门 | 单开铰链门*1套 合金拉扣式门把手*1套 箱门大尺寸玻璃视窗口*1套 视窗口手动雨刮器*1套 |
3.5、测试引线孔 | 位于内箱工作室右侧设 1 个Φ100mm 引线孔,附带螺牙孔盖及软硅胶 塞,用 于外部链接线材至内箱工作室 |
3.6、工作室照明灯 | 工作室内部设有照明灯 ,由液晶屏触控按钮控制照明, 具有自动关灯功能 |
3.7、转台测试样品架 | 1、采用电动旋转测试工作台样品架, 转台模块整体式固定于工作室底部滑动导轨上, 位置可手动调;转台模块采用不锈钢材质制作且全面防水处理;2、做有风源淋雨试验时, 为了使试品四面能够均匀淋雨, 该试验箱设计了 试品旋转系统。试品旋转系统主要由转速控制器、减速电机、传动机构、转盘组成, 转速控制器带转速显示,能够控制减速电机的转速,转台面为直 径 600mm圆盘, 标准承重量≤65kg; |
3.8、内箱水回收装置 | 具有工作室残留雨水的排水通道, 以便集中试验箱体内积水的导排, 通过过滤 后流回水箱循环利用 |
